摘要 隨著經濟的發展，建筑幕墻尤其是玻璃幕墻得到的大量的應用，而上懸窗是目前玻璃幕墻上最常用的開啟形式之一，近年來常有上懸窗脫落事件的發生，存在較大的安全隱患。本文結合工程實際，對傳統上懸窗防脫構造進行了創新，確保上懸窗結構安全可靠，供幕墻相關設計人員參考。
關鍵詞 建筑幕墻，上懸窗，防脫
0 前言
建筑幕墻作為現代城市建筑重要的組成部分，越來越受到業界的重視。
幕墻上開啟窗承載著建筑室內外交流的重要作用，它直接影響建筑通風、保溫、節能及建筑效果。幕墻常見的開啟形式為上懸窗、平開窗、平推窗、推拉窗和內倒窗等。
上懸窗由于其開啟簡便、造價低廉及可靠的防風防雨性能，在建筑幕墻上得到了大量的應用。上懸窗根據其承重方式的不同又分為鉸鏈?zhǔn)胶蛼煦^式，其中掛鉤式上懸窗的自重直接由橫梁承擔，可實現較大的開窗尺寸，且節約鉸鏈等五金件，造價相對低廉，因此掛鉤式上懸窗系統在建筑幕墻中的應用最為廣泛。
但由于傳統掛鉤式上懸窗的防脫構件在開啟扇玻璃縫隙的下側，安裝工序復雜，施工難度大。因此在很多工程中容易被施工人員遺漏，沒有安裝防脫件，導致開啟扇在后期使用過程中脫落，造成很大的安全隱患。本文針對傳統掛鉤式上懸窗防脫件安裝、設計方面的不足進行改進和創新，確保上懸窗防脫構件的可靠性和安全性。
1 傳統掛鉤式上懸窗防脫系統的改進
傳統掛鉤式上懸窗(如圖一、圖二所示)的防脫構件在開啟扇玻璃縫隙的下側，這種防脫構件在安裝幕墻橫梁時可通過滑槽滑入橫梁當中，但由于防脫構件的左右限位角片需在安裝開啟扇時才能安裝，在實際施工當中，限位角片的安裝難度很大，因此在很多工程中左右限位構件很容易被施工人員遺漏。當左右限位角片缺失時，在開啟扇長期的開啟和關閉的使用過程中，防脫構件會產生一個向左或向右的位移。如果防脫構件正好處于開啟扇扇框開口位置時，防脫構件將喪失其防脫的功能，從而導致開啟扇在自然或人為因素下脫落事件的發生。
針對傳統掛鉤式上懸窗的防脫構件和其左右限位角片的安裝缺陷，對上懸窗系統防脫構件和其限位角片的設計進行了改進，將上懸窗防脫構件及其限位角片設置于玻璃面板的縫隙位置(如圖三所示)。與傳統掛鉤式上懸窗的防脫構件安裝方法一致，防脫構件在安裝橫梁時通過滑槽滑入，開啟扇安裝完成后再通過玻璃面板縫隙位置安裝防脫構件限位角片，安裝簡便易行、開啟扇安全可靠，是一套值得推廣使用的上懸窗系統。

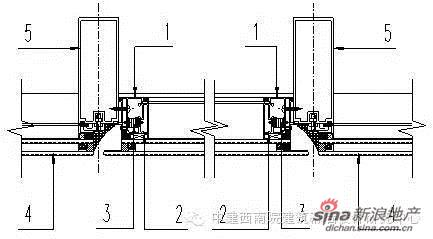

圖一 掛鉤式上懸窗橫剖節點

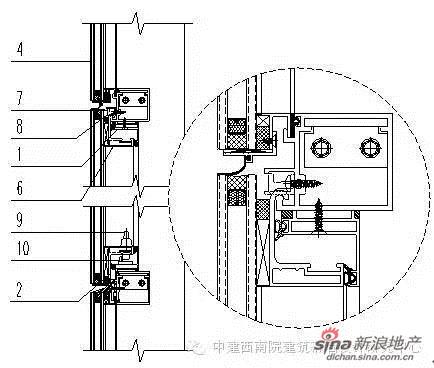

圖二 傳統掛鉤式上懸窗豎剖節點

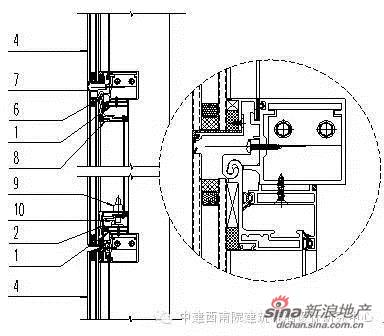

圖三 改進后的掛鉤式上懸窗豎剖節點
圖中： 1為上懸窗窗邊框；2為左、右、下窗扇框；3為伸縮風撐；4幕墻固定玻璃；5為幕墻立柱；6開啟扇上扇框；7為開啟扇扇防脫件L=100mm，設置2個；8為開啟扇防脫件限位角片L=100mm，設置2個；9為開啟執手；10為窗鎖點系統。
2 傳統掛鉤式上懸窗防脫系統的創新
由于傳統掛鉤式上懸窗的防脫構件在開啟扇玻璃縫隙的下側，安裝工序復雜，施工難度大。因此在很多工程中容易被施工人員遺漏，沒有安裝防脫件，導致開啟扇在后期使用過程中脫落，同時傳統掛鉤式上懸窗無法滿足30度的角度開啟。
針對傳統掛鉤式上懸窗的防脫構件和其左右限位角片的安裝缺陷，本上懸窗系統改變傳統的設計思路，另辟蹊徑。通過將上懸窗開啟扇上扇框的掛鉤反向設置，以及開啟扇掛件和鋁合金橫梁采用分體式設計，二者通過機械連接固定(如圖四、圖五)。將上懸窗防脫構件和開啟扇掛件采用咬合的方式緊密配合，從而杜絕開啟扇脫落事件發生的可能。與傳統掛鉤式上懸窗相比，這種構造能實現更大角度的開啟，增大開啟扇的通風面積。由于開啟扇掛件及防脫和承重功能與一體，安裝更為簡便易行，防脫構造安全可靠，開啟角度大，是一套值得推廣使用的上懸窗系統。
圖四 掛鉤式上懸窗橫剖節點

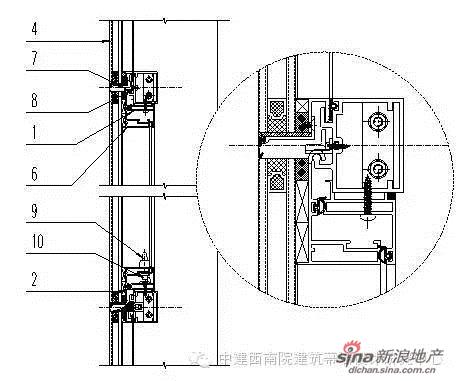

圖五 創新后的掛鉤式上懸窗豎剖節點
圖中： 1為上懸窗窗邊框；2為左、右、下窗扇框；3為伸縮風撐；4幕墻固定玻璃；5為幕墻立柱；6開啟扇上扇框；7為開啟掛件(通長)；8為開啟扇扣蓋；9為開啟執手；10為窗鎖點系統。
3 結語
近年來隨著國家經濟的迅速發展，建筑幕墻作為建筑的外衣，是建筑效果最直觀的體現，在市場上得到了大量的應用。展望未來，建筑幕墻仍將是公共建筑中外圍護結構的主導。建筑幕墻作為建筑主體的外圍護結構，尤其是玻璃幕墻得到了大量的應用，而開啟扇承載著建筑室內外交流的重要作用，它直接影響建筑通風、保溫、節能及建筑效果。同時作為突出建筑表面的構件，其安全性更不容忽視，我們一定要從源頭做起，做好開啟扇的防脫設計，確保其完整和安全的使用功能。本文結合工程實際，對傳統上懸窗防脫構造進行了創新，供幕墻相關設計人員參考。
